Плата драйвера (1S Li-Ion) для (вело) фары. Продажа. Удобная в управлении прошивка.

Кратко о моей вело-фаре, управлении и плате.

Оптика - 2 линзы. Дают ровное освещение 0-10м, мало-слепящее. Драйвер линейный, на AMC7135, Atmel ATtiny45, питание 1S Li-Ion (2.7-4.2V). Корпусы: дальняя фарка - "народная" (типа "Magic-shine") Xeccon-S14T и ближняя - М25-корпус от zemike (easy2led-dot-com).

Кнопки внешние (конечно), 2 шт. Каждая кнопка подключена к обеим (Даль/Ближ) фаркам. Один маломощный инфо-светодиодик у каждой фарки. Подробнее где и как расположены кнопки - на англ.. Про прошивку - в конце этой страницы.

Плата расчитана на 8 линейников AMC7135 (~2.8А). Они расположены на одной стороне - чтобы эффективней охлаждались. Контроллер на другой стороне - измерять температуру св.диода. Диаметр 24мм. Дизайн (gEDA) - открыт.

Плата драйвера

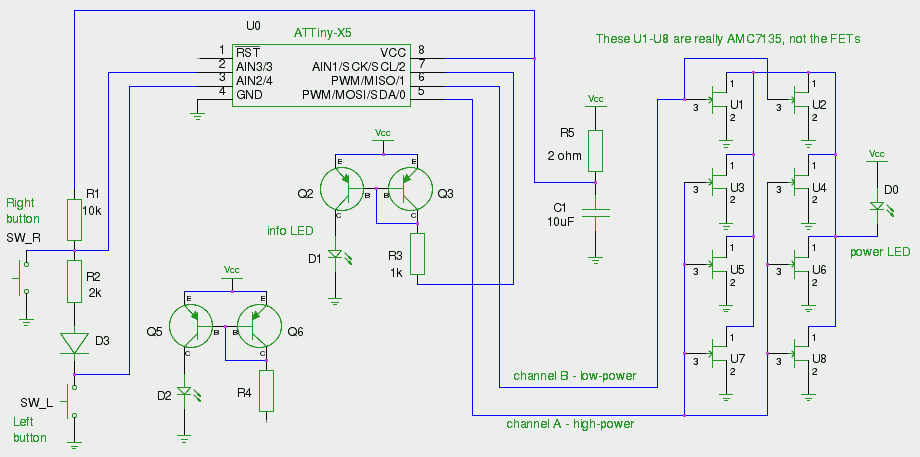

Схема:

Диаметр платки выбран под M25-корпус от zemike - 24мм (или больше). Под мой народный корпус - лучше побольше (т.е. сточить нужно меньше). Также, диаметр платки почти равен (чуть больше, на 2мм) диаметру холдера 20-мм линзы, так что (почти) не помешает сделать "бутерброд" (холдер-звезда-платка) внутри какого-нибудь цилиндра (см. стопарь - на англ.).

(повторюсь, кнопки не предусмотрены - предполагаются внешними)

Для оценки ресурса батареи просто меряем её напряжение, попыток мерить прошедший заряд, учитывать историю и т.д. - конечно не делается (под сильной нагрузкой или при низкой температуре, само собой, будет сильно врать, надо самому в уме делать поправку). Измерение напряжения совмещено с двумя кнопками. Когда не измеряет, ток не потребляет.

Микроконтроллер можно припаять как в PDIP (большом) корпусе, так и в SOIC (маленький SMD). На всякий случай я немного подпилил контакты PDIP.

Индикационных светодиодиков - можно 2 шт поставить. Причём внутрь, на плату - площадки под них удобно расположены в центре.

Для их питания предусмотрены соответственно 2 токовых зеркала - чтоб поменьше зависела яркость от напруги. pnp-транзисторы - чтобы инфо-светодиодик подключался, как и кнопки, к земле. Само собой, для программного управления двумя инфо-св.диодиками придётся высвободить 1 ножку контроллера: либо делать 1-канальное питание мощного св.диода, либо использовать RESET и высоковольтное программирование.

Или можно место под транзисторы второго зеркала использовать для более эффективной реализации (1 задающий, 3 выходных транзистора) первого - надо перецарапнуть 1 дорожку, и припаять внешние проводки - я именно так сделал. Или можно "светлячок" сделать - вариантов тут много (программный/нет, на отдельном светодиодике/на инфо, питание от токового зеркала или через резистор..).

8 линейничков расположены с расчётом на 2-х-канальное питание, 2+6. Это даёт заметно меньшую минимальную яркость (для фонарика хорошо), улучшает плавность включения-выключения, а также (наверно) немного повышает КПД. Я переделал как 1+7 (перецарапнул дорожку, и припаял проводок). Но даже и так, на минимуме, если "прямой наводкой" в глаза - немного слепит.

Управляющие дорожки линейничков идут так, что если включение будет 1+3 (4 шт., например для св.диода XPG), то линейнички встанут симметрично в вершинах квадрата.

Схема измерения напруги была неправильна - лоханулся я. Там предполагался полевичок Q1 вместо диода D3. Но не беда. Нужно на место контактов Q1 припаять диод. Ничего в плате делать (царапать дорожки, или допаивать проводки) не нужно.

Дырочки для припайки силовых (3А) проводов есть, 2 для земли, 2 для светодиода. Для тонких сигнальных проводков - нет, но с краю есть 2 дырочки, чтоб можно было пустить проводки с одной стороны на другую - пригодились, см. фото, особенно стопаря.

Платка спроектирована в gEDA. См. мои комментарии в разной лирике на англ.. Исходник - открыт.

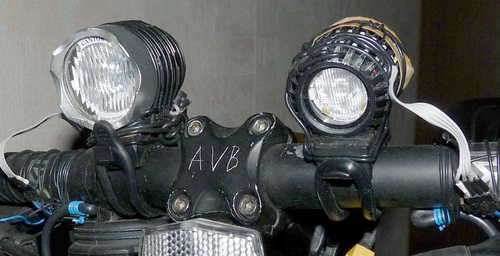

Как выглядят:

(высокое разрешение)

Больше низко-уровневых деталей, для тех кто планирует использовать - см. полную версию описания платы на англ..

Цена

Одна большая плата (=4 маленьких) - 200р, две больших - 300р
Одна маленькая плата - 100р, две - 150р

Большую нужно будет распилить (вам) - там нет прорезей.

Москва, Алтуфьево. Почта ок.

abvgdee(at)mail(period)ru

Кратко о прошивке для этого драйвера

Удобное, специфичное для *вело*-фары (а не фонаря) управление.

• Прошивка многозадачна, всё может делать одновременно: пыхать инфо-св.диодик, изменять яркость мощного св.диода, отслеживать нажатия на кнопки.
• Удобное изменение Даль/Ближ света. Например, одно одновременное нажатие гасит Даль - если рядом дети, или едешь по кочкам, и вел сильно качает. Ещё одно одновременное нажатие включает Даль.
• Для данных углов установки Даль/Ближ (оптимальных для данной местности) можно подстроить их (фарок) относительную яркость - для более равномерного освещения.
• Следит за напряжением питания: много уровней, на которых фарка пропыхает на инфо-светодиоде о падении напруги.
• Следит за температурой.
• Уровни устанавливаются пользователем без пере-прошивки.
• Строб красивый, "полицейский": попеременно, дальняя быстро пропыхает, потом ближняя и т.д.
• Плавное включение-выкл.
• Анти-гопстоп: фарка не включается пока не введёшь пароль.

Подробнее, как функционал навешен на кнопки: Руководство пользователя на англ..

Вообще..

Всё что я имел сказать о моей фаре, крепеже, прошивке, стопаре - всё описал (по-английски), главная страница: http://cantorbl.sourceforge.net - на англ..

Cantor Bike Light.

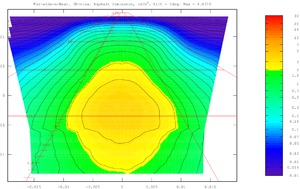

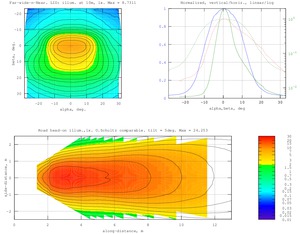

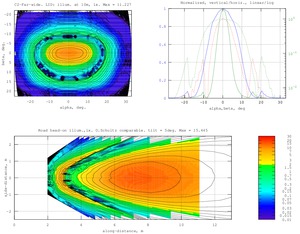

Имеются симуляции распределения света (вид сверху, и 3D-вид), полученные из настенных бимшотов.

Также описал там почему нельзя доверять делать бимшоты встроенному в камеру софту, т.е. почему нужно использовать raw-файлы - на англ..

Кстати (вообще мало пишу), общие комменты как надо делать бимшоты - я кратко описал тут (по-русски!). Но большинству на форуме фонарёвки не понравилось. Как и админам тамошним - перенесли тему во флуд..
